Actuador
de
Aire
de
Doble
Convolución
Contitech
FD
816-30
DS
Reemplazo
de
Resorte
de
Aire
16X2
Este
actuador
de
aire
de
doble
convolución
sirve
como
reemplazo
directo
para
resortes
de
aire
16X2,
diseñado
para
aplicaciones
industriales
que
requieren
sistemas
de
suspensión
de
aire
confiables.
Descripción
General
del
Producto
El
resorte
de
aire
Contitech
FD
816-30
DS
se
puede
usar
con
válvulas
de
ajuste
de
altura
para
mantener
una
altura
constante
y
prevenir
fluctuaciones
de
carga.
Cuando
se
combina
con
tanques
auxiliares
y
válvulas
de
estrangulamiento,
proporciona
un
excelente
rendimiento
de
amortiguación
y
reduce
la
amplitud
de
resonancia.
El
resorte
de
aire
presenta
una
estructura
simple
para
una
fácil
instalación
y
desmontaje.
Especificaciones
Técnicas
|
PCD
|
282
mm
|
|
Diámetro
Exterior
de
la
Placa
de
Cubierta
del
Brida
|
310
mm
|
|
Altura
Estática
|
174
mm
|
|
Diámetro
Natural
|
380
mm
|
|
Tipo
de
Pernos
|
4-M10
|
|
Entrada
de
Aire
|
Rc
1/2"
|
|
Longitud
de
Pernos
|
42
mm
|
Números
de
Pieza
de
Referencia
Cruzada
|
Contitech
|
FD
816-30
DS
|
FD
816-30
DS
M10
|
FD
81630
DS
|
|
Firestone
|
W01-R58-4067
|
W01
R58
4067
|
W01R584067
|
WO1-R58-4067
|
WO1
R58
4067
|
WO1R584067
|
|
Dunlop
|
Pneuride
16"X2
|
Pneuride
16X2
|
Pneuride
16'X2
|
Springride
SP1557
|
|
Norgren
|
M/31162
|
M31162
|
M
31162
|
|
Parker
|
9109171
|
Instrucciones
de
Instalación
y
Operación
Características
de
Empuje
El
empuje
varía
con
la
altura
del
fuelle:
un
aumento
de
la
altura
disminuye
el
empuje.
Antes
de
la
instalación,
inspeccione
cuidadosamente
si
hay
daños
por
transporte
o
almacenamiento.
No
infle
hasta
que
esté
debidamente
asegurado.
Requisitos
de
Espacio
Libre
-
Mantenga
un
espacio
libre
adecuado
alrededor
del
fuelle
de
aire
-
Utilice
la
superficie
completa
de
las
piezas
metálicas
para
soportar
las
fuerzas
-
Equipe
los
fuelles
de
aire
con
guías
laterales
-
Desinfle
completamente
antes
de
la
extracción
-
Evite
el
contacto
constante
con
aceite
hidráulico,
lubricantes,
solventes,
virutas
de
metal
y
chispas
de
soldadura
-
Contacte
a
AIRSUSTECH
para
aplicaciones
que
involucren
medios
especiales,
especificando
el
medio,
la
temperatura
y
la
concentración
Topes
Mecánicos
Utilice
topes
mecánicos
en
ambas
posiciones
finales
para
evitar
daños
durante
la
compresión
o
extensión.

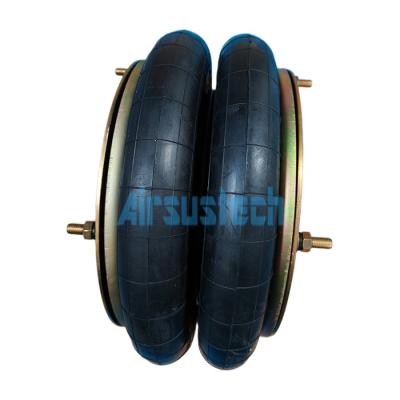

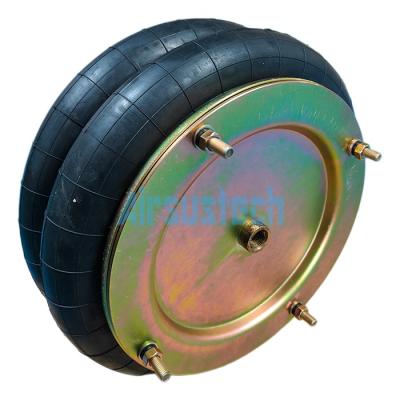

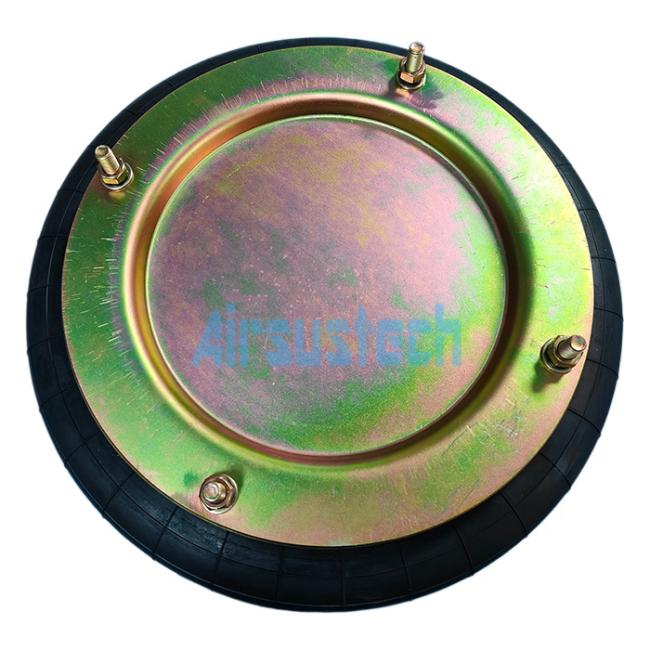

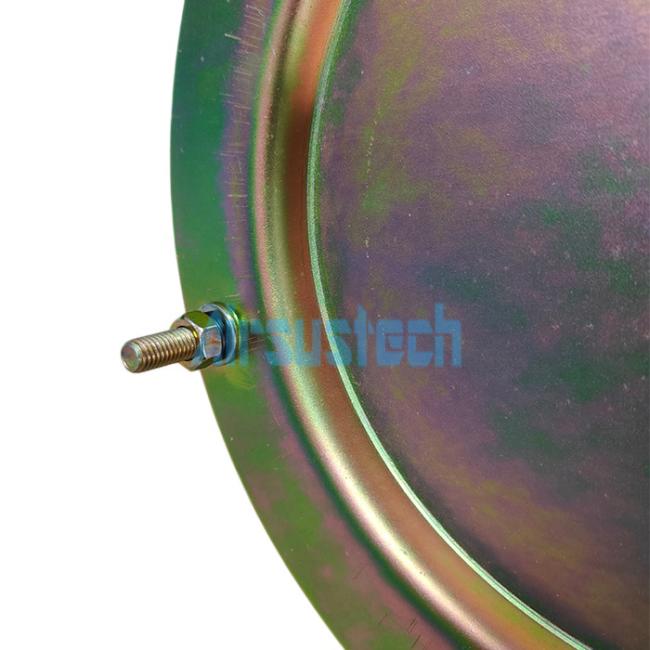

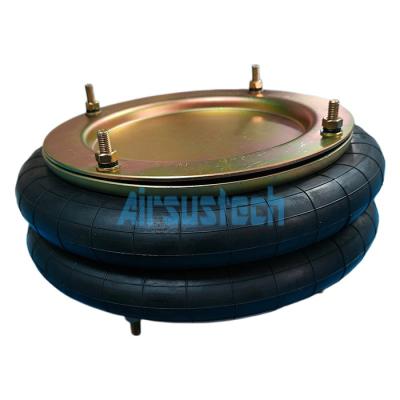

Imágenes
del
Producto
